主要特性
紅外功能：
• 最低照度0Lux
• 采用高效紅外陣列，低功耗，照射距離達60m
• 紅外燈與倍率距離匹配算法，根據倍率及距離調節紅外燈亮度，使圖像達到理想的狀態
• 內置熱處理裝置，降低球機內腔溫度，防止球機內罩起霧
• 恒流電路設計，紅外燈壽命達3萬小時
系統功能：
• 采用索尼高性能CCD, 圖像清晰
• 精密電機驅動, 反應靈敏, 運轉平穩, 精度偏差少于0.1度, 在任何速度下圖像無抖動
• 支持RS-485控制下對HIKVISION、Pelco-P/D協議的自動識別
• 支持三維智能定位功能, 配合DVR和客戶端軟件可實現點擊跟蹤和放大
• 支持中英語言菜單及操作提示功能, 用戶界面友好
• 支持數據斷電不丟失
• 支持斷電狀態記憶功能, 上電后自動回到斷電前的云臺和鏡頭狀態
• 支持內置溫度感應器, 可顯示機內溫度
• 支持防雷、防浪涌、防突波
• 室外球達到IP66防護等級
• 支持RS-485線路故障診斷功能, 把故障信息, 如地址錯誤、波特率錯誤等以文字形式顯示在視頻畫面上
• 支持曼碼協議及線路故障診斷功能, 把故障信息, 如地址錯誤、波特率錯誤等以特殊字符形式顯示在視頻畫面上
• 支持定時任務預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描等功能
• 支持區域掃描和顯示, 球機在設定的區域設定的時間內沒收到控制命令就執行區域掃描, 并顯示區域名稱
機芯功能：
• 支持自動光圈、自動聚焦、自動白平衡、背光補償和低照度(彩色/黑白)自動/手動轉換功能
• 支持隱私屏蔽
云臺功能：
• 水平方向360°連續旋轉, 垂直方向-10°-90°, 無監視盲區
• 水平預置點速度最高可達120°/s, 垂直預置點速度最高可達100°/s
• 水平鍵控速度為0.1° -80°/s, 垂直鍵控速度為0.1° -60°/s
• 支持256個預置位, 并具有預置點視頻凍結功能
• 支持8條巡航掃描, 每條可添加32個預置點
• 支持4條花樣掃描, 總記錄時間大于10分鐘
• 支持比例變倍功能, 旋轉速度可以根據鏡頭變倍倍數自動調整
• 支持守望功能, 預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描可在空閑狀態停留指定時間后自動調用(包括上電后進入的空閑狀態)
應用場景
可廣泛應用于需要大范圍監控的無光和光線較弱的場所, 如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。

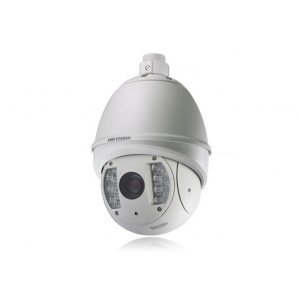

訂貨型號
DS-2AM1-764(室外)， DS-2AM1-768(室外)
外形尺寸(單位:mm)
| 型號 |
|
| 機芯 |
| 圖像傳感器 |
1/3" Sony Interline Transfer Exview HAD-Ⅱ CCD |
| 有效像素 |
PAL:976(H)×582(V)
NTSC:976(H)×494(V) |
| 水平解析度 |
700TVL（彩色）
750TVL（黑白） |
| 信號系統 |
PAL/NTSC |
| 最低照度 |
0.1Lux/（F1.6，AGC ON),0.0008Lux /（F1.6，AGC ON,感光度×256)（彩色）
0.01Lux/（F1.6，AGC ON),0.00008Lux /（F1.6，AGC ON,感光度×256)（黑白）
0 Lux with IR |
| 白平衡 |
自動 / 一次白平衡 / 自動跟蹤白平衡/ 室內 / 室外 |
| 增益控制 |
自動 / 手動 |
| 信噪比 |
大于 50dB |
| 數字降噪 |
高/中/低/關 |
| 背光補償 |
開 / 關 |
| 電子防抖 |
開/關 |
| 電子快門 |
PAL:1/3~1/10,000s;NTSC:1/4~1/10,000s |
| 日夜模式 |
濾光片彩轉黑 |
| 數字變倍 |
16倍 |
| 隱私遮蔽 |
最多8 塊區域, 同時最多有8 塊區域
在同一個畫面 |
| 聚焦模式 |
自動 / 半自動 / 手動 |
|
| 鏡頭 |
| 焦距 |
4mm - 92mm, 23 倍 |
| 變倍速度 |
大約4.0秒(光學, 廣角-望遠)
|
| 水平視角 |
57.58-3.12 度(廣角-望遠) |
| 近攝距 |
10-1500mm(廣角-望遠) |
| 光圈數 |
F1.6-F3.7 |
|
| 功能 |
| 水平范圍 |
360°連續旋轉 |
| 水平速度 |
水平鍵控速度：0.1°~80°/s,速度可設;水平預置點速度：120°/s |
| 垂直范圍 |
-10°-90°(自動鏡像) |
| 垂直速度 |
垂直鍵控速度：0.1°~60°/s,速度可設;垂直預置點速度：100°/s |
| 比例變倍 |
支持 |
| 預置點個數 |
256個 |
| 巡航掃描 |
8條, 每條可添加32個預置點 |
| 花樣掃描 |
4條, 總記錄時間至少10分鐘 |
| 斷電記憶 |
支持 |
| 守望功能 |
預置點 / 花樣掃描 / 巡航掃描 / 水平掃描 / 垂直掃描 / 隨機掃描 / 幀掃描 / 全景掃描 |
| 方位信息顯示 |
開 / 關 |
| 預置點視頻凍結 |
支持 |
| 指南針功能 |
支持, 正北方可設 |
| 定時任務 |
預置點 / 花樣掃描 / 巡航掃描 / 水平掃描 / 垂直掃描 / 隨機掃描 / 幀掃描 / 全景掃描 |
| RS-485線路故障診斷 |
支持 |
| 曼碼支持及故障診斷 |
支持 |
|
| 紅外功能 |
|
| 輸入/輸出 |
| 模擬視頻輸出 |
1.0V[p-p] / 75Ω, PAL或NTSC, BNC頭 |
|
| 一般規范 |
| 菜單 |
中、英文 |
| 云臺控制協議 |
HIKVISION, PELCO-P和PELCO-D(協議可添加), 協議自適應 |
| 電源 |
AC24V (DC12V可選)
50W max （其中紅外燈15W max，加熱5W max） |
| 工作溫度和濕度 |
-30 ℃~65℃;濕度小于90% |
| 防護等級 |
IP66(室外球)
TVS 4000V 防雷、防浪涌、防突波 |
| 安裝方式 |
多種安裝方式可選根據應用環境進行選擇 |
| 尺寸 |
Φ230.6(mm)×351.5(mm)(室外) |
| 重量 |
5.5kg |
| 可選支架（僅室外球適用） |
長壁裝支架:DS-1614ZJ;墻角裝支架:DS-1633ZJ;柱桿裝支架:DS-1622ZJ;
電源盒長壁裝支架:DS-1634ZJ |
|
