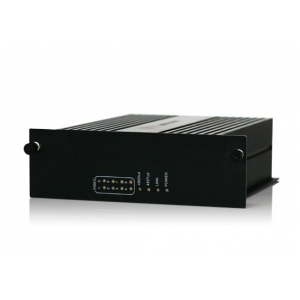

產品介紹
4路視頻光端機系列采用全數字非壓縮技術，可通過單根單模光纖實時傳輸4路視頻信號，也可以同時傳輸雙向音頻、485數據、以太網、開關量等數據信號。
訂貨型號
注：“-A”表示20公里，“-B”表示40公里，“-C”表示80公里產 品 型 號配 置槽數(個)DS-3A04T-A/B/C4路視頻+1路雙向RS485DS-3A04R-A/B/C1DS-3A04R-AU/BU/CU1DS-3B14T-A/B/C4路視頻+4路音頻+1路雙向RS485+3路開關量DS-3B14R-A/B/C2DS-3B14R-AU/BU/CU2DS-3C14T-A/B/C4路視頻+4路音頻+1路雙向RS485+1路開關量+以太網DS-3C14R-A/B/C2DS-3C14R-AU/BU/CU2
主要特性
• 采用單模單纖傳輸，可傳輸4路單向視頻信號
• 采用8/10位數字無壓縮視頻編碼技術
• 視頻帶寬可達8MHz
• 無壓縮、無損傷傳輸，傳輸距離最遠可達80KM
• 支持單向或雙向485數據、雙向232數據、雙向音頻、雙向開關量信號和以太網數據傳輸
• 光纖接口為FC接口
• 兼容PAL、NTSC和SECAM視頻制式
• 工業級設計，可靠性高
• 結構緊湊，安裝簡便，即插即用，可安裝在4U機箱中
• 無須停機維護，過載保護，自動恢復
外形尺寸
[DS-3A04T(R)-A]
[DS-3B14T(R)-A,DS-3C14T(R)-A]
典型應用
可選附件
DS-1691JX(機箱插槽)
240(深)×177(高,4U)×482.6(寬)，單位：mm
光學指標 物理接口 FC/PC接口 光纖類型 單模/單纖 傳輸距離 -A:單模0~20km
-B:單模0~40km
-C:單模0~80km輸出/輸入波長 發送端:1310/1550nm
接收端:1550/1310nm視頻指標 物理接口 BNC接口 視頻輸入/輸出 4路 視頻帶寬 8MHz 采樣編碼 8bit/10bit 微分增益 ＜1% 微分相位 ＜0.7° 信噪比 >67dB 傳輸特性 無壓縮、無損傷 輸入輸出阻抗 75Ω 輸入輸出電壓 1Vp-p 視頻制式 PAL、NTSC、SECAM自動兼容 數據指標 物理接口 工業端子 波特率 0～115.2Kbps 工作模式 全雙工 數據格式 RS485/RS422/曼碼 系統參數 指示燈 視頻指示燈、光鏈路指示燈、電源指示燈、數據指示燈 平均無故障時間（MTBF） 大于10萬小時 系統誤碼率 小于10的負9次方 一般規范 工作溫度 -40℃～75℃ 供電電源 DC12V/1A 功耗 <9w 工作濕度 0~95%，無冷凝 尺寸 188mm( 深) × 26mm( 高) × 169mm( 寬)
188mm(深)×53mm(高)×169mm(寬)
