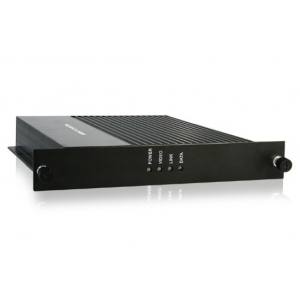

產品介紹
2路視頻光端機系列采用全數字非壓縮技術，可通過單根單模光纖實時傳輸2路視頻信號，也可以同時傳輸雙向音頻、485數據、以太網、開關量等數據信號。

訂貨型號

產品型號	配置	槽數(個)
DS-3A02T-A/B/C	2路視頻+1路雙向RS485
DS-3A02R-A/B/C		1
DS-3A02R-AU/BU/CU		1
DS-3B02T-A/B/C	2路視頻+2路音頻+1路雙向RS485
DS-3B02R-A/B/C		1
DS-3B02R-AU/BU/CU		1
DS-3C02T-A/B/C	2路視頻+1路音頻+1路雙向RS485+以太網
DS-3C02R-A/B/C		1
DS-3C02R-AU/BU/CU		1
DS-3C12T-A/B/C	2路視頻+1路開關量+1路雙向RS485+以太網
DS-3C12R-A/B/C		1
DS-3C12R-AU/BU/CU		1

注：“-A”表示20公里，“-B”表示40公里，“-C”表示80公里

主要特性
• 采用單模單纖傳輸，可傳輸2路單向視頻信號
• 采用8/10位數字無壓縮視頻編碼技術
• 視頻帶寬可達8MHz
• 無壓縮、無損傷傳輸，傳輸距離最遠可達80KM
• 支持單向或雙向485數據、雙向232數據、雙向音頻、雙向開關量信號和以太網數據傳輸
• 光纖接口為FC接口
• 兼容PAL、NTSC和SECAM視頻制式
• 工業級設計，可靠性高
• 結構緊湊，安裝簡便，即插即用，可安裝在4U機箱中
• 無須停機維護，過載保護，自動恢復

外形尺寸

典型應用

可選附件

DS-1691JX(機箱插槽)
240(深)×177(高,4U)×482.6(寬)，單位：mm

DS-3A02T(R)-A/B/C
DS-3B02T(R)-A/B/C
DS-3C02T(R)-A/B/C
DS-3C12T(R)-A/B/C

光學指標

物理接口	FC/PC接口
光纖類型	單模/單纖
傳輸距離	-A:單模0~20km -B:單模0~40km -C:單模0~80km
輸出/輸入波長	發送端:1310/1550nm 接收端:1550/1310nm

視頻指標

物理接口	BNC接口
視頻輸入/輸出	2路
視頻帶寬	8MHz
采樣編碼	8bit/10bit
微分增益	＜1%
微分相位	＜0.7°
信噪比	>67dB
傳輸特性	無壓縮、無損傷
輸入輸出阻抗	75Ω
輸入輸出電壓	1Vp-p
視頻制式	PAL、NTSC、SECAM自動兼容

數據指標

物理接口	工業端子
波特率	0～115.2Kbps
工作模式	全雙工
數據格式	RS485/RS422/曼碼

系統參數

指示燈	視頻指示燈、光鏈路指示燈、電源指示燈、數據指示燈
平均無故障時間（MTBF）	大于10萬小時
系統誤碼率	小于10的負9次方

一般規范

工作溫度	-40℃～75℃
供電電源	DC12V/1A
功耗	<9w
工作濕度	0~95%，無冷凝
尺寸	188mm(深)X26mm(高)X169mm(寬)
