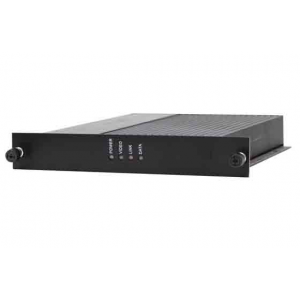

產品簡介
DS-3H系列匯聚式數字視頻光端機采用視頻非壓縮編碼技術和高速數據傳輸技術，在匯聚節點處將8路遠端光纖視頻信號復合、匯集至一芯光纖中進行傳輸，可以大幅降低光纖資源需求。設備支持同步傳輸音頻、網絡、開關量、控制數據等。產品采用工業級結構設計，防護性能好，工作溫度范圍寬。
訂貨型號
注：“-A”表示20公里，“-B”表示40公里，“-C”表示80公里產品型號配置描述DS-3H01T-A/B/C1V+1D單路發送端DS-3H18F-A/B/C8V+8A+1D+1E匯聚發送端DS-3H18R-A/B/C8V+8A+1D+1E匯聚接收端
功能特性•支持8路光纖視頻數據匯聚至一芯光纖傳輸
•自動識別輸入視頻格式，支持PAL、NTSC和SECAM視頻制式
•采用8/10位數字無壓縮視頻編碼技術，視頻帶寬可達8MHz
•支持單向或雙向485數據、雙向232數據、雙向音頻、雙向開關量信號和以太網數據傳輸
•單模單纖，傳輸距離20、40、80公里可選
•LED燈顯示設備工作狀態
•工業級設計，寬溫工作范圍
•無須停機維護，過載保護，自動恢復
物理接口
DS-3H01T-A/B/C前面板接口圖
DS-3H01T-A/B/C后面板接口圖
DS-3H18F-A/B/C 前面板接口圖
DS-3H18F-A/B/C后面板接口圖
DS-3H18R-A/B/C前面板接口圖
DS-3H18R-A/B/C后面板接口圖
典型應用
| 光學指標 |
|
||||||||||||||||||||||
| 視頻指標 |
|
||||||||||||||||||||||
| 數據指標 |
|
||||||||||||||||||||||
| 系統參數 |
|
||||||||||||||||||||||
| 一般規范 |
|
