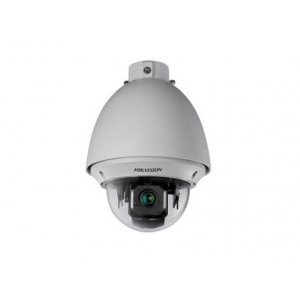

蘇州監控球機DS-2AE4162系列主要特性
系統功能：
• 采用1/3” 高解CCD, 圖像清晰,700TVL
• 精密電機驅動, 反應靈敏, 運轉平穩, 精度偏差少于0.1度, 在任何速度下圖像無抖動
• 支持RS-485控制下對HIKVISION、Pelco-P/D協議的自動識別
• 支持三維智能定位功能, 配合DVR和客戶端軟件可實現點擊跟蹤和放大
• 支持中/英文菜單及操作提示功能, 用戶界面友好
• 支持數據斷電不丟失
• 支持斷電狀態記憶功能, 上電后自動回到斷電前的云臺和鏡頭狀態
• 支持內置溫度感應器, 可顯示機內溫度
• 支持防雷、防浪涌、防突波
• 支持IP66防護等級
• IK10 防暴
• 支持RS-485線路故障診斷功能,
• 支持曼碼協議及線路故障診斷功能,
• 支持定時任務預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描等功能
機芯功能：
• 支持自動光圈、自動聚焦、自動白平衡、背光補償和低照度(彩色/黑白)自動/手動轉換功能
• 數字變倍，3D降噪，寬動態
• 支持隱私遮蔽
云臺功能：
• 水平方向360°連續旋轉, 垂直方向-5°-90°, 支持自動翻轉, 無監視盲區
• 水平預置點速度最高可達160°/s, 垂直預置點速度最高可達120°/s
• 水平鍵控速度為0.1°-160°/s, 垂直鍵控速度為0.1°-120°/s
• 支持256個預置位, 并具有預置點視頻凍結功能
• 支持8條巡航掃描, 每條可添加32個預置點
• 支持4條花樣掃描, 總記錄時間大于10分鐘
• 支持比例變倍功能, 旋轉速度可以根據鏡頭變倍倍數自動調整
• 支持守望功能, 預置點/花樣掃描/巡航掃描/水平掃描/垂直掃描/隨機掃描/幀掃描/全景掃描可在空閑狀態停留指定時間后自動調用(包括上電后進入的空閑狀態)
應用場景
可廣泛應用于需要大范圍監控的場所, 如: 監獄、圖書館、商場、政府、博物館，禮堂、室內體育館、公園、景區、街道、車站、小區等場所。
訂貨型號
• DS-2AE4162(N)-A：AC24V，室外；
• DS-2AE4162(N)-A3：AC24V，室內①；
? ①注：室內球同時支持室內吸頂裝和室內嵌入式安裝兩種方式
外形尺寸(單位:mm)
| 型號 |
|
| 機芯 |
| 圖像傳感器 |
1/3" Sony Interline Transfer Exview HAD-Ⅱ CCD |
| 有效像素 |
PAL:976(H)×582(V)
NTSC:976(H)×494(V) |
| 水平解析度 |
650TVL（彩色）
700TVL（黑白） |
| 信號系統 |
PAL/NTSC |
| 最低照度 |
彩色：0.1Lux@（F1.6，AGC ON）
黑白：0.01Lux@（F1.6，AGC ON）
|
| 白平衡 |
自動/自動跟蹤白平衡/室內/室外/一
次白平衡 |
| 增益控制 |
自動 / 手動 |
| 信噪比 |
大于 50dB |
| 3D數字降噪 |
高/中/低/關 |
| 背光補償 |
開 / 關 |
| 電子快門 |
PAL:1-1/10,000s
NTSC:1-1/10,000s
|
| 日夜模式 |
濾光片彩轉黑 |
| 數字變倍 |
16倍 |
| 隱私遮蔽 |
最多8 塊區域, 同時最多有8 塊區域
在同一個畫面 |
| 聚焦模式 |
自動 / 半自動 / 手動 |
|
| 鏡頭 |
| 焦距 |
3.8-45.6mm, 12 倍 |
| 變倍速度 |
大約2秒(光學, 廣角-遠望) |
| 水平視角 |
50.69-4.5度(廣角-望遠) |
| 近攝距 |
10-1500mm(廣角-望遠) |
| 光圈數 |
F1.6-F2.7 |
|
| 功能 |
| 水平范圍 |
360°連續旋轉 |
| 水平速度 |
水平鍵控速度：0.1°-160°/s,速度可設
水平預置點速度：160°/s
|
| 垂直范圍 |
-5°~90° (自動翻轉) |
| 垂直速度 |
垂直鍵控速度：0.1°-120°/s,速度可設
垂直預置點速度：120°/s
|
| 比例變倍 |
支持 |
| 預置點個數 |
256個 |
| 巡航掃描 |
8條, 每條可添加32個預置點 |
| 花樣掃描 |
4條, 總記錄時間大于10分鐘 |
| 斷電記憶 |
支持 |
| 守望功能 |
預置點 / 花樣掃描 / 巡航掃描 / 水平掃描 / 垂直掃描 / 隨機掃描 / 幀掃描 / 全景掃描 |
| 方位信息顯示 |
開 / 關 |
| 預置點視頻凍結 |
支持 |
| 密碼保護 |
支持 |
| 區域掃描、顯示 |
支持 |
| 指南針功能 |
支持, 正北方可設 |
| 定時任務 |
預置點 / 花樣掃描 / 巡航掃描 / 水平掃描 / 垂直掃描 / 隨機掃描 / 幀掃描 / 全景掃描 |
| RS-485線路故障診斷 |
支持 |
| 曼碼支持及故障診斷 |
支持 |
|
| 系統集成 |
| 模擬視頻輸出 |
1.0V[p-p] / 75Ω, PAL或NTSC, BNC頭 |
| RS485控制接口 |
HIKVISION, PELCO-P和PELCO-D(協議可添加), 協議自適應 |
|
| 一般規范 |
| 菜單 |
中、英文 |
| 云臺控制協議 |
HIKVISION, PELCO-P和PELCO-D(協議可添加), 協議自適應 |
| 電源 |
AC24V
室外18W max（加熱6W）
室內12W max
|
| 工作溫度和濕度 |
-30 ℃~65℃(室外) / -10℃~50℃(室內);濕度小于90% |
| 防護等級 |
IP66(室外球)
TVS 4000V 防雷、防浪涌、防突波 |
| 安裝方式 |
多種安裝方式可選根據應用環境進行選擇 |
| 尺寸 |
Φ179.4×239.5mm (室外)
Φ165×179.5mm (室內)
Φ165×168mm (室內嵌入式)
|
| 重量 |
2kg |
|
