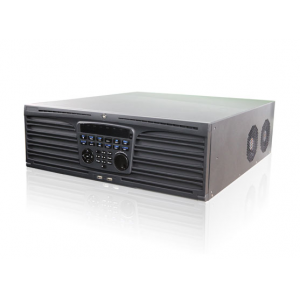

產品簡介
DS-9100HF-XT系列嵌入式網絡硬盤錄像機是海康威視自主研發的新一代網絡硬盤錄像機，它融合了多項專利技術，采用了多項IT高新技術，如視音頻編解碼技術、嵌入式系統技術、存儲技術、網絡技術和智能技術等。它既可作為DVR進行本地獨立工作，也可聯網組成一個強大的安全防范系統。
DS-9100HF-XT系列嵌入式網絡硬盤錄像機可廣泛應用于金融、公安、部隊、電信、交通、電力、教育、水利等領域的安全防范。
訂貨型號
|
型號簡稱
|
國標型號
|
|
DS-9116HF-XT
|
HIK/DS-9116HF-XT/-AF-DVR-Ⅱ-A/16-16
|
功能特性
• 獨特的機箱專利設計，設備運行低噪環保；前置插槽式的硬盤安裝方式，安裝維護更加便捷；
• 所有模擬通道支持4CIF實時編碼；
• 支持HDMI、VGA、CVBS同時輸出，HDMI與VGA輸出分辨率最高均可達1920x1080p，且可分別預覽或回放不同通道的圖像；
• 全新的UI操作界面，支持一鍵開啟錄像功能；
• 支持冗余錄像、假日錄像和抓圖計劃配置；
• 支持即時回放功能，在預覽畫面下對指定通道的當前錄像進行回放，并且不影響其他通道預覽；
• 支持最大16路4CIF同步回放及多路同步倒放；
• 支持標簽定義、查詢、回放錄像文件；
• 支持回放時對錄像場景的自定義區域進行智能搜索；
• 支持智能回放，提高錄像回放效率，節約回放錄像的時間；
• 支持重要錄像文件加鎖保護功能；
• 支持硬盤配額和硬盤盤組存儲模式，可對不同通道分配不同的錄像保存容量或周期；
• 支持抽幀錄像存儲模式，有效延長錄像存儲時間；
• 支持16個SATA接口，2個eSATA盤庫，可用于錄像和備份；
• 雙千兆網卡，支持網絡容錯、負載均衡以及雙網絡IP設定等應用；
• 支持海康威視DDNS域名解析系統；
• 支持遠程零通道預覽，使用1路零通道編碼視頻，預覽多通道分割的視頻畫面，充分獲取監控圖像信息的同時節省網絡傳輸帶寬；
• 支持網絡檢測（網絡流量監控、網絡抓包、網絡通暢）功能；
• 支持視頻質量診斷(VQD)技術，對輸入的模擬視頻信號進行質量分析與預警；
• 首創的雙操作系統設計，系統運行更加可靠。
注意：建議使用監控專用硬盤進行數據存儲
物理接口
DS-9116HF-XT
典型應用
| 視音頻輸入 |
| 模擬視頻輸入 |
16路，BNC接口（電平：1.0Vp-p，阻抗：75Ω），
PAL/NTSC自適應 |
| 音頻輸入 |
16路，BNC接口（電平：2.0Vp-p，阻抗：1kΩ） |
|
| 視音頻輸出 |
| HDMI輸出 |
1路，分辨率：1024*768/60Hz，1280*720/60Hz，
1280*1024/60Hz，1600×1200/60Hz，
1920*1080p/50Hz，1920*1080p/60Hz |
| VGA輸出 |
1路，分辨率：1024*768/60Hz，1280*720/60Hz，
1280*1024/60Hz，1600×1200/60Hz，1920*1080p/60Hz |
| CVBS主輸出 |
1路, BNC接口（電平：1.0Vp-p，阻抗：75Ω）分辨率：
PAL制式704*576；NTSC制式704*480 |
| CVBS 輔助輸出 |
4 路,BNC 接口（電平：1.0Vp-p，阻抗：75Ω）分辨率：
PAL 制式 704*576；NTSC 制式 704*480 |
| 音頻輸出 |
2路，BNC接口（線性電平，阻抗：600Ω） |
|
| 視音頻編碼參數 |
| 視頻壓縮標準 |
H.264 |
| 視頻編碼分辨率 |
4CIF/2CIF/CIF/QCIF |
| 視頻幀率 |
PAL：1/16--25幀/秒、NTSC：1/16--30幀/秒 |
| 視頻碼率 |
32Kbps-8192Kbps，可自定義，最大8192Kbps |
| 碼流類型 |
復合流/視頻流 |
| 音頻壓縮標準 |
OggVorbis |
| 音頻碼率 |
16kbps |
| 雙碼流 |
支持 |
| 同步回放 |
支持16路 |
|
| 硬盤驅動器 |
| 類型 |
16個SATA接口，2個eSATA接口 |
| 最大容量 |
每個接口支持容量最大4TB的硬盤 |
|
| 錄像管理 |
| 錄像/抓圖模式 |
手動錄像/抓圖、定時錄像/抓圖、移動偵測錄像/抓圖、報警錄像/抓圖、
動測或報警錄像/抓圖、動測和報警錄像/抓圖 |
| 回放模式 |
即時回放、常規回放、事件回放、標簽回放、智能回放、外部文件回放、圖片回放 |
| 備份模式 |
常規備份、事件備份、圖片備份 |
|
| 網絡管理 |
| 網絡協議 |
IPv6、HTTPS、UPnP（即插即用）、SNMP（簡單網絡管理）、
NTP（網絡校時）、SADP（自動搜索IP地址）、SMTP（郵件服務）、
NFS（接入NAS）、iSCSI（IP SAN應用）、
PPPoE（撥號上網）、FTP等 |
|
| 外部接口 |
| 語音對講輸入 |
1個，BNC接口（電平：2.0Vp-p，阻抗：1kΩ） |
| 網絡接口 |
2個，RJ45 10M/100M/1000M自適應以太網口 |
| 串行接口 |
1個，標準RS-485串行接口；
1個，標準RS-232串行接口；
1個，鍵盤485串口 |
| USB接口 |
3個，USB 2.0 |
| 報警輸入 |
16路 |
| 報警輸出 |
4路 |
|
| 其他 |
| 電源 |
100～240VAC, 47～63Hz |
| 功耗(不含硬盤) |
≤45W |
| 工作溫度 |
-10℃--＋55℃ |
| 工作濕度 |
10％--90％ |
| 機箱 |
19英寸標準3U機箱 |
| 尺寸 |
445mm（寬）× 496mm（深）×146mm（高） |
| 重量（不含硬盤） |
≤12.5Kg |
|
